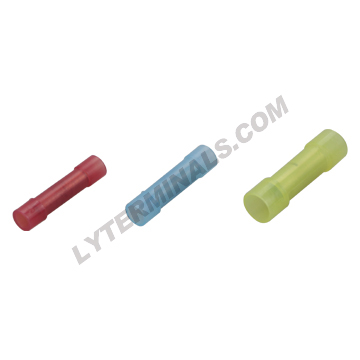

接线端子--尼龙绝缘中间套管

LY0019-3001/3003

⊙材质:紫铜·尼龙
⊙含量:铜99.9%以上
⊙表面:镀锡
⊙用途:端子就是用于实现电气连接的一种配件产品,工业上划分为连接器的范畴。端子是为了方便导线的连接而应用的,它其实就是一段封在绝缘塑料里面的金属片,两端都有孔可以插入导线,有螺丝用于紧固或者松开。比如两根导线,有时需要连接,有时又需要断开,这时就可以用端子把它们连接起来,并且可以随时断开,而不必把它们焊接起来或者缠绕在一起,很方便快捷。

接线端子

PART NO
2015-2018
ITEM NO DIMENSIONS         WIRE RANGE
  D D1 d l L Single mm Twine mm2 AWG COLOR
  ±0.3 ±0.2 ±0.2 ±0.5 ±0.8

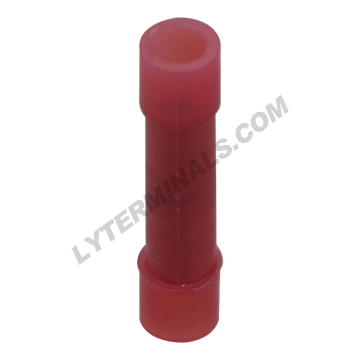

LY0019-3001 BF1.25FLP 4 3.4 2.4 15 25 0.57-1.44 0.57-1.25 22-16 RED

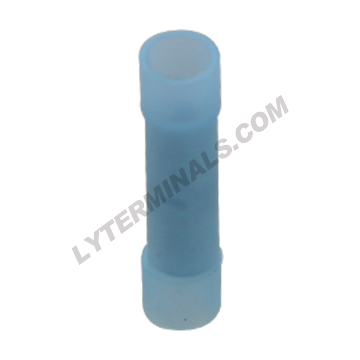

LY0019-3002 BF2FLP 4.6 4 3.0 15 25.5 1.44-1.82 1.25-2.0 16-14 BLUE

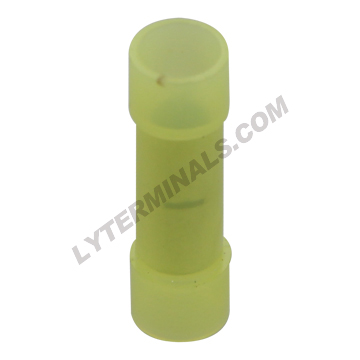

LY0019-3003 BF5.5FLP 6.6 5.5 4.5 15 28 1.82-2.98 2.65-6.64 12-10 YELLOW

利用现有轨道式接线端子 RTB 连接技术,并加装了电子元器件组成的电路,实现了光电过程的传输耦合。 自动控制的核心是控制单元必须与各传感器和执行器可靠地隔离开,以免干扰,端子能够很好地完成这一功能,并保证现场信号与电子控制装置所要求的低电压相匹配,还可以作过程控制的外围设备与控制,信号和调节器装置之间的接口元件,且适用于不同的电压和功率范围。  光隔端子具有控制端信号损耗下、切换频率高、无机械触点抖动、无磨损切换、绝缘电压高、不怕振动、不受位置影响且寿命长等优点,因此在自动控制领域得到广泛应用。

接线端子--尼龙绝缘中间套管 LY0019-3001/3003
