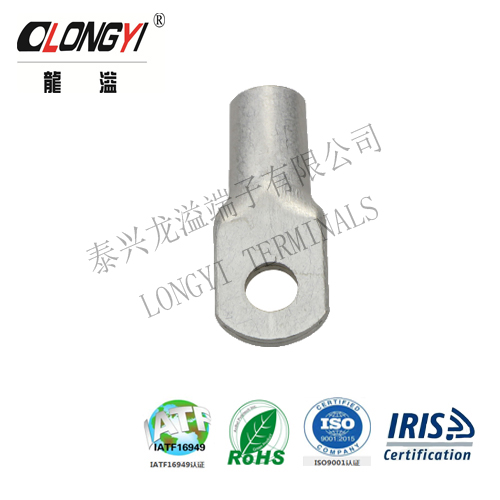

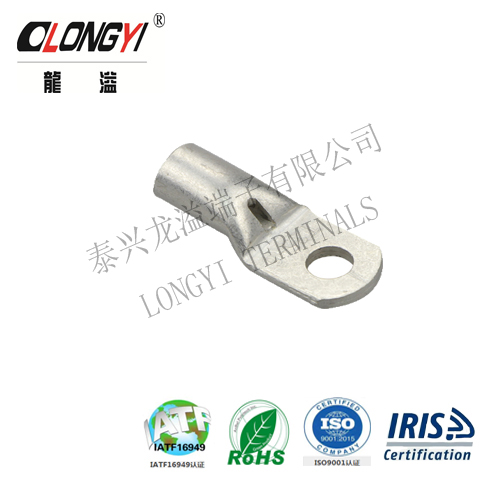

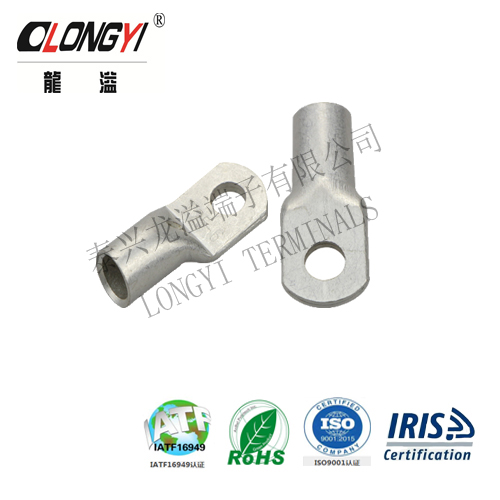

冷压端子-B-T铜管端子 E357535

LY0001-1001/1099

⊙材质:紫铜
⊙含量:铜99.9%以上
⊙表面:镀锡

⊙用途:端子就是用于实现电气连接的一种配件产品,工业上划分为连接器的范畴。端子是为了方便导线的连接而应用的,它其实就是一段封在绝缘塑料里面的金属片,两端都有孔可以插入导线,有螺丝用于紧固或者松开。比如两根导线,有时需要连接,有时又需要断开,这时就可以用端子把它们连接起来,并且可以随时断开,而不必把它们焊接起来或者缠绕在一起,很方便快捷。



PART NO ITEM NO φE φD DIMENSIONS
2015-2018 φd W B L
LY0001-1001 B-T1.5-4 4.3 3.8 2.4 8.7 7.0 19.0
LY0001-1002 B-T1.5-5 5.3 3.8 2.4 8.7 7.0 19.0
LY0001-1003 B-T1.5-6 6.4 3.8 2.4 10.0 7.0 20.0
LY0001-1004 B-T2.5-4 4.3 4.0 2.7 8.7 7.0 19.0
LY0001-1005 B-T2.5-5 5.3 4.0 2.7 8.7 7.0 19.0
LY0001-1006 B-T2.5-6 6.4 4.0 2.7 10.3 7.0 21.0
LY0001-1007 B-T2.5-8 8.3 4.0 2.7 12.0 7.0 23.0
LY0001-1008 B-T4-4 4.3 4.5 3.1 8.7 9.5 21.5
LY0001-1009 B-T4-5 5.3 4.5 3.1 8.7 9.5 21.5
LY0001-1010 B-T4-6 6.4 4.5 3.1 10.3 9.5 23.5
LY0001-1011 B-T4-8 8.3 4.5 3.1 12.5 9.5 28.5
LY0001-1012 B-T6-4 4.3 5.2 3.8 10.3 10.0 26.0
LY0001-1013 B-T6-5 5.3 5.2 3.8 10.3 10.0 26.0
LY0001-1014 B-T6-6 6.4 5.2 3.8 10.3 10.0 26.0
LY0001-1015 B-T6-8 8.3 5.2 3.8 13.9 10.0 29.0
LY0001-1016 B-T6-10 10.5 5.2 3.8 13.9 10.0 29.0
LY0001-1017 B-T10-4 4.3 6.5 4.7 11.9 11.5 27.5
LY0001-1018 B-T10-5 5.3 6.5 4.7 11.9 11.5 27.5
LY0001-1019 B-T10-6 6.4 6.5 4.7 11.9 11.5 27.5
LY0001-1020 B-T10-8 8.3 6.5 4.7 13.5 11.5 30.5
LY0001-1021 B-T10-10 10.5 6.5 4.7 15.0 11.5 30.5
LY0001-1022 B-T10-12 13.2 6.5 4.7 17.0 11.5 34.0
LY0001-1023 B-T16-5 5.3 7.4 5.6 12.0 12.0 27.5
LY0001-1024 B-T16-6 6.4 7.4 5.6 12.0 12.0 27.5
LY0001-1025 B-T16-8 8.3 7.4 5.6 13.5 12.0 31.0
LY0001-1026 B-T16-10 10.5 7.4 5.6 16.0 12.0 32.0
LY0001-1027 B-T16-12 13.2 7.4 5.6 17.0 12.0 37.5
LY0001-1028 B-T25-6 6.4 9.1 7.1 14.0 13.5 34.0
LY0001-1029 B-T25-8 8.3 9.1 7.1 14.0 13.5 34.0
LY0001-1030 B-T25-10 10.5 9.1 7.1 16.0 13.5 37.0
LY0001-1031 B-T25-12 13.2 9.1 7.1 18.0 13.5 40.0
LY0001-1032 B-T35-6 6.4 10.5 8.2 16.0 16.0 39.0
LY0001-1033 B-T35-8 8.3 10.5 8.2 16.0 16.0 39.0
LY0001-1034 B-T35-10 10.5 10.5 8.2 16.0 16.0 43.0
LY0001-1035 B-T35-12 13.2 10.5 8.2 18.0 16.0 43.0
LY0001-1036 B-T35-14 14.5 10.5 8.2 20.0 16.0 48.0
LY0001-1037 B-T35-16 16.5 10.5 8.2 23.0 16.0 48.0
LY0001-1038 B-T40-6 6.4 10.8 9.0 16.3 17.0 44.0
LY0001-1039 B-T40-8 8.3 10.8 9.0 16.3 17.0 44.0
LY0001-1040 B-T40-10 10.5 10.8 9.0 16.3 17.0 44.0
LY0001-1041 B-T40-12 13.2 10.8 9.0 16.3 17.0 44.0
LY0001-1042 B-T50-6 6.4 12.0 9.5 17.5 20.0 45.0
LY0001-1043 B-T50-8 8.3 12.0 9.5 17.5 20.0 45.0
LY0001-1044   B-T50-10 10.5 12.0 9.5 17.5 20.0 49.0
LY0001-1045   B-T50-12 13.2 12.0 9.5 17.5 20.0 49.0
LY0001-1046   B-T50-14 14.5 12.0 9.5 22.0 20.0 54.0
LY0001-1047   B-T50-16 16.5 13.3 9.5 25.0 23.0 62.0
LY0001-1048   B-T50-20 21.0 13.3 9.5 30.0 23.0 68.0
LY0001-1049   B-T70-8 8.3 14.4 11.5 21.0 20.0 47.6
LY0001-1050   B-T70-10 10.5 14.4 11.5 21.0 20.0 51.6
LY0001-1051   B-T70-12 13.2 14.4 11.5 21.0 20.0 51.6
LY0001-1051 B-T70-14 14.5 14.4 11.5 21.0 20.0 62.6
LY0001-1052 B-T70-16 16.5 14.4 11.5 21.0 20.0 62.6
LY0001-1053 B-T70-20 21.0 14.4 11.5 30.0 20.0 62.6
LY0001-1054 B-T95-8 8.3 16.4 13.5 24.0 22.0 55.8
LY0001-1055 B-T95-10 10.5 16.4 13.5 24.0 22.0 55.8
LY0001-1056 B-T95-12 13.2 16.4 13.5 24.0 22.0 55.8
LY0001-1057 B-T95-14 14.5 16.4 13.5 24.0 22.0 66.8
LY0001-1058 B-T95-16 16.5 16.4 13.5 24.0 22.0 66.8
LY0001-1059 B-T95-20 21.0 16.4 13.5 28.0 22.0 66.8
LY0001-1060 B-T120-10 10.5 19.2 15.6 28.0 27.0 71.5
LY0001-1061 B-T120-12 13.2 19.2 15.6 28.0 27.0 71.5
LY0001-1062 B-T120-14 14.5 19.2 15.6 28.0 27.0 71.5
LY0001-1063 B-T120-16 16.5 19.2 15.6 28.0 27.0 71.5
LY0001-1064 B-T120-20 21.0 19.2 15.6 28.0 27.0 71.5
LY0001-1065 B-T150-10 10.5 20.2 16.5 29.5 32.0 78.0
LY0001-1066 B-T150-12 13.2 20.2 16.5 29.5 32.0 78.0
LY0001-1067 B-T150-14 14.5 20.2 16.5 29.5 32.0 78.0
LY0001-1068 B-T150-16 16.5 20.2 16.5 29.5 32.0 78.0
LY0001-1069 B-T150-20 21.0 20.2 16.5 29.5 32.0 78.0
LY0001-1070 B-T185-10 10.5 22.7 18.4 33.5 34.0 84.0
LY0001-1071 B-T185-12 13.2 22.7 18.4 33.5 34.0 84.0
LY0001-1072 B-T185-14 14.5 22.7 18.4 33.5 34.0 84.0
LY0001-1073 B-T185-16 16.5 22.7 18.4 33.5 34.0 84.0
LY0001-1074 B-T185-20 21.0 22.7 18.4 33.5 34.0 84.0
LY0001-1075 B-T240-10 10.5 25.5 21.2 37.5 37.0 90.0
LY0001-1076 B-T240-12 13.2 25.5 21.2 37.5 37.0 90.0
LY0001-1077 B-T240-14 14.5 25.5 21.2 37.5 37.0 90.0
LY0001-1078 B-T240-16 16.5 25.5 21.2 37.5 37.0 90.0
LY0001-1079 B-T240-20 21.0 25.5 21.2 37.5 37.0 90.0
LY0001-1080 B-T300-10 10.5 27.7 23.4 40.8 40.0 96.0
LY0001-1081 B-T300-12 13.2 27.7 23.4 40.8 40.0 96.0
LY0001-1082 B-T300-14 14.5 27.7 23.4 40.8 40.0 96.0
LY0001-1083 B-T300-16 16.5 27.7 23.4 40.8 40.0 96.0
LY0001-1084 B-T300-20 21.0 27.7 23.4 40.8 40.0 96.0
LY0001-1085 B-T400-10 10.5 31.7 26.8 46.8 37.0 104.7
LY0001-1086 B-T400-12 13.2 31.7 26.8 46.8 37.0 104.7
LY0001-1087 B-T400-14 14.5 31.7 26.8 46.8 37.0 104.7
LY0001-1088 B-T400-16 16.5 31.7 26.8 46.8 37.0 104.7
LY0001-1089 B-T400-20 21.0 31.7 26.8 46.8 37.0 104.7
LY0001-1090 B-T500-10 10.5 36.9 29.8 54.0 46.5 115.5
LY0001-1091 B-T500-12 13.2 36.9 29.8 54.0 46.5 115.5
LY0001-1092 B-T500-14 14.5 36.9 29.8 54.0 46.5 115.5
LY0001-1093 B-T500-16 16.5 36.9 29.8 54.0 46.5 115.5
LY0001-1094 B-T500-20 21.0 36.9 29.8 54.0 46.5 115.5
LY0001-1095 B-T630-10 10.5 42.9 34.5 62.0 50.0 133.1
LY0001-1096 B-T630-12 13.2 42.9 34.5 62.0 50.0 133.1
LY0001-1097 B-T630-14 14.5 42.9 34.5 62.0 50.0 133.1
LY0001-1098 B-T630-16 16.5 42.9 34.5 62.0 50.0 133.1
LY0001-1099 B-T630-20 21.0 42.9 34.5 62.0 50.0 133.1



利用现有轨道式接线端子 RTB 连接技术,并加装了电子元器件组成的电路,实现了光电过程的传输耦合。 自动控制的核心是控制单元必须与各传感器和执行器可靠地隔离开,以免干扰,端子能够很好地完成这一功能,并保证现场信号与电子控制装置所要求的低电压相匹配,还可以作过程控制的外围设备与控制,信号和调节器装置之间的接口元件,且适用于不同的电压和功率范围。  光隔端子具有控制端信号损耗下、切换频率高、无机械触点抖动、无磨损切换、绝缘电压高、不怕振动、不受位置影响且寿命长等优点,因此在自动控制领域得到广泛应用。



冷压端子-B-T铜管端子 E357535 LY0001-1001/1099
