线鼻子--尼龙圆型绝缘端子 UL:E357535

LY0021-2001/2032

⊙材质:紫铜
⊙含量:铜99.9%以上
⊙表面:镀锡
⊙用途:端子就是用于实现电气连接的一种配件产品,工业上划分为连接器的范畴。端子是为了方便导线的连接而应用的,它其实就是一段封在绝缘塑料里面的金属片,两端都有孔可以插入导线,有螺丝用于紧固或者松开。比如两根导线,有时需要连接,有时又需要断开,这时就可以用端子把它们连接起来,并且可以随时断开,而不必把它们焊接起来或者缠绕在一起,很方便快捷。

线鼻子 PART NO
2015-2018
ITEM NO WIRE RANGE DIMENSIONS
AWG/MCM mm2 ΦE ΦD Φd W B L COLOR
LY0021-2001 NL1.25-3 22-16 0.25-1.65 3.7 4.3 1.7 5.5 11.3 18.2 RED
LY0021-2002 NL1.25-3A 3.2 4.3 1.7 5.5 11.3 18.2
LY0021-2003 NL1.25-3M 3.7 4.3 1.7 6.6 11.3 21.2
LY0021-2004 NL1.25-4 4.3 4.3 1.7 8.0 11.3 22.7
LY0021-2005 NL1.25-4M 4.3 4.3 1.7 6.6 11.3 21.2
LY0021-2006 NL1.25-5 5.3 4.3 1.7 8.0 11.3 22.7
LY0021-2007 NL1.25-6 6.4 4.3 1.7 11.6 11.3 28.4
LY0021-2008 NL1.25-8 8.4 4.3 1.7 11.6 11.3 28.4
LY0021-2009 NL1.25-10 10.5 4.3 1.7 13.6 11.3 32.7

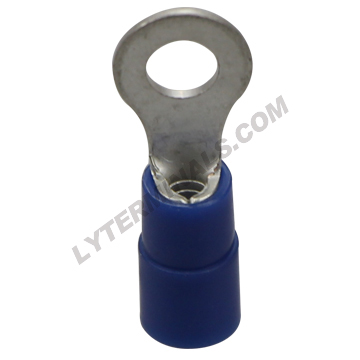

LY0021-2010 NL2-3 16-14 1.04-2.63 3.7 4.6 2.3 8.5 11.3 23.2 BLUE
LY0021-2011 NL2-3A 3.2 4.6 2.3 8.5 11.3 23.2
LY0021-2012 NL2-3M 3.7 4.6 2.3 6.6 11.3 20.7
LY0021-2013 NL2-4 4.3 4.6 2.3 8.5 11.3 23.2
LY0021-2014 NL2-4M 4.3 4.6 2.3 6.6 11.3 20.7
LY0021-2015 NL2-5 5.3 4.6 2.3 9.5 11.3 23.2
LY0021-2016 NL2-6 6.4 4.6 2.3 12.0 11.3 28.2
LY0021-2017 NL2-8 8.4 4.6 2.3 12.0 11.3 28.2
LY0021-2018 NL2-10 10.5 4.6 2.3 13.6 11.3 31.7

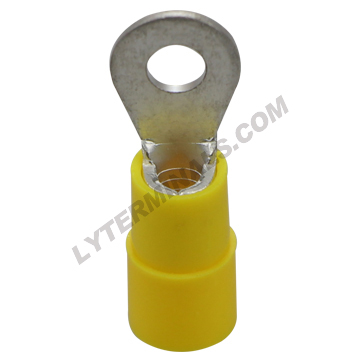

LY0021-2019 NL5.5-3 12-10 4.60-6.64 3.7 6.6 3.5 9.5 14.1 27.1 YELLOW
LY0021-2020 NL5.5-4 4.3 6.6 3.5 9.5 14.1 27.1
LY0021-2021 NL5.5-5 5.3 6.6 3.5 9.5 14.1 27.1
LY0021-2022 NL5.5-6 6.4 6.6 3.5 12.0 14.1 33.1
LY0021-2023 NL5.5-6S 6.4 6.6 3.5 12.0 14.1 29.8
LY0021-2024 NL5.5-8 8.4 6.6 3.5 15.0 14.1 35.1
LY0021-2025 NL5.5-10 10.5 6.6 3.5 15.0 14.1 35.1
LY0021-2026 NL8-3 8 6.64-10.52 3.7 8.0 4.5 10.0 29.0 29.0 RED
LY0021-2027 NL8-4 4.3 8.0 4.5 10.0 29.0 29.0
LY0021-2028 NL8-5 5.3 8.0 4.5 10.0 29.0 29.0
LY0021-2029 NL8-6 6.4 8.0 4.5 10.0 29.0 30.5
LY0021-2030 NL8-8 8.4 8.0 4.5 14.0 29.0 35.0
LY0021-2031 NL8-10 10.5 8.0 4.5 18.0 29.0 38.0
LY0021-2032 NL8-12 13.0 8.0 4.5 18.0 29.0 38.0

利用现有轨道式接线端子 RTB 连接技术,并加装了电子元器件组成的电路,实现了光电过程的传输耦合。 自动控制的核心是控制单元必须与各传感器和执行器可靠地隔离开,以免干扰,端子能够很好地完成这一功能,并保证现场信号与电子控制装置所要求的低电压相匹配,还可以作过程控制的外围设备与控制,信号和调节器装置之间的接口元件,且适用于不同的电压和功率范围。  光隔端子具有控制端信号损耗下、切换频率高、无机械触点抖动、无磨损切换、绝缘电压高、不怕振动、不受位置影响且寿命长等优点,因此在自动控制领域得到广泛应用。

线鼻子--尼龙圆型绝缘端子 UL:E357535 LY0021-2001/2032
