⊙材质:紫铜
⊙含量:铜99.9%以上
⊙表面:镀锡
⊙用途:端子就是用于实现电气连接的一种配件产品,工业上划分为连接器的范畴。端子是为了方便导线的连接而应用的,它其实就是一段封在绝缘塑料里面的金属片,两端都有孔可以插入导线,有螺丝用于紧固或者松开。比如两根导线,有时需要连接,有时又需要断开,这时就可以用端子把它们连接起来,并且可以随时断开,而不必把它们焊接起来或者缠绕在一起,很方便快捷。
PART NO | ITEM NO | 尺寸 | WIRE RANGE | ||||||||
W | D | d | T | B | L | Single mm | Twine mm2 | AWG | Color | ||

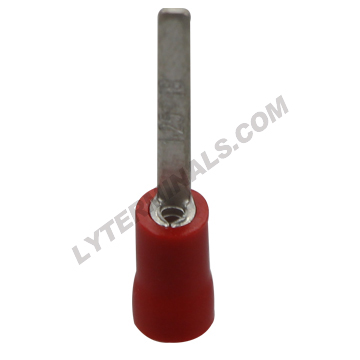

LY0029-1001 | PIN1.25F-10.0/3.0 | 3.0 | 4.0 | 1.7 | 0.75 | 10.4 | 20.4 | 0.57~1.44 | 0.25~1.65 | 22-16 | RED |
LY0029-1002 | PIN1.25F-13.0/3.0 | 3.0 | 4.0 | 1.7 | 0.75 | 10.4 | 23.4 | ||||
LY0029-1003 | PIN1.25F-14.5/3.0 | 3.0 | 4.0 | 1.7 | 0.75 | 10.4 | 24.9 | ||||
LY0029-1004 | PIN1.25F-18/3.0 | 3.0 | 4.0 | 1.7 | 0.75 | 10.4 | 28.4 | ||||
LY0029-1005 | PIN1.25F-18/2.3 | 2.3 | 4.0 | 1.7 | 0.75 | 10.4 | 28.4 | ||||

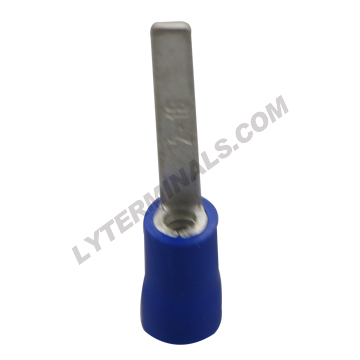

LY0029-1006 | PIN2F-8/3.0 | 3.0 | 4.6 | 2.3 | 0.75 | 10.4 | 18.4 | 1.14~1.82 | 1.04~2.63 | 16-14 | BLUE |
LY0029-1007 | PIN2F-13/3.0 | 3.0 | 4.6 | 2.3 | 0.75 | 10.4 | 23.4 | ||||
LY0029-1008 | PIN2F-14/3.0 | 3.0 | 4.6 | 2.3 | 0.75 | 10.4 | 24.4 | ||||
LY0029-1009 | PIN2F-18/2.3 | 2.3 | 4.6 | 2.3 | 0.75 | 10.4 | 28.4 | ||||
LY0029-1010 | PIN2F-18/3.0 | 3.0 | 4.6 | 2.3 | 0.75 | 10.4 | 28.4 | ||||

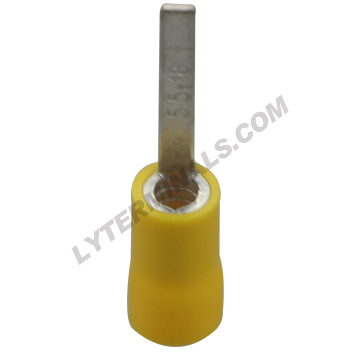

LY0029-1011 | PIN5.5F-14/3.0 | 3.0 | 6.9 | 3.5 | 1.0 | 13.5 | 27.5 | 1.82~2.89 | 2.63~6.64 | 12-10 | YELLOW |
LY0029-1012 | PIN5.5F-18/3.0 | 3.0 | 6.9 | 3.5 | 1.0 | 13.5 | 31.5 | ||||
LY0029-1013 | PIN5.5F-18/2.3 | 2.3 | 6.9 | 3.5 | 1.0 | 13.5 | 31.5 |
利用现有轨道式接线端子 RTB 连接技术,并加装了电子元器件组成的电路,实现了光电过程的传输耦合。 自动控制的核心是控制单元必须与各传感器和执行器可靠地隔离开,以免干扰,端子能够很好地完成这一功能,并保证现场信号与电子控制装置所要求的低电压相匹配,还可以作过程控制的外围设备与控制,信号和调节器装置之间的接口元件,且适用于不同的电压和功率范围。 光隔端子具有控制端信号损耗下、切换频率高、无机械触点抖动、无磨损切换、绝缘电压高、不怕振动、不受位置影响且寿命长等优点,因此在自动控制领域得到广泛应用。

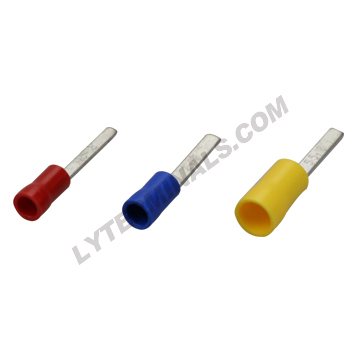

接线端子--针型端子2 LY0029-1001/1013
