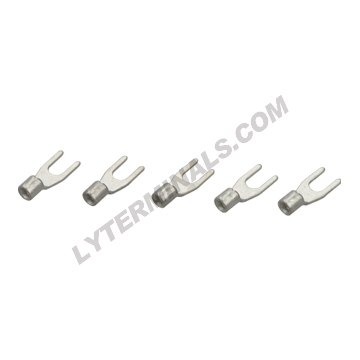

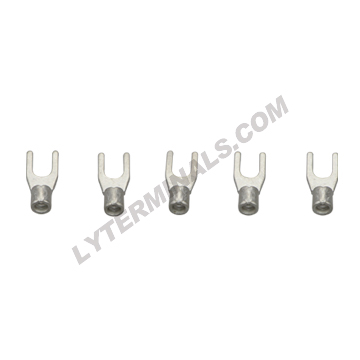

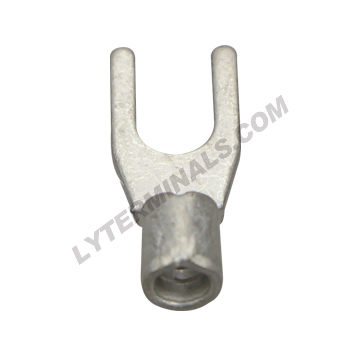

线鼻子--Y型裸端子 UL:E357535

LY0020-2001/2025

⊙材质:紫铜
⊙含量:铜99.9%以上
⊙表面:镀锡
⊙用途:端子就是用于实现电气连接的一种配件产品,工业上划分为连接器的范畴。端子是为了方便导线的连接而应用的,它其实就是一段封在绝缘塑料里面的金属片,两端都有孔可以插入导线,有螺丝用于紧固或者松开。比如两根导线,有时需要连接,有时又需要断开,这时就可以用端子把它们连接起来,并且可以随时断开,而不必把它们焊接起来或者缠绕在一起,很方便快捷。

 PART NO
2015-2018
ITEM NO  WIRE RANGE DIMENSIONS
AWG/MCM mm2 ΦE ΦD Φd W B L T
LY0020-2001 1.25-3YS 22-16 0.25-1.65 3.7  3.4  1.7  5.7  4.5  16.0  0.8
LY0020-2002 1.25-3YW 3.7  3.4 1.7  6.2  4.5  16.0
LY0020-2003 1.25-3YSA 3.2  3.4 1.7  5.7  4.5  16.0
LY0020-2004 1.25-4YS 4.3  3.4 1.7  6.4  4.5  16.0
LY0020-2005 1.25-4YW 4.3  3.4 1.7  7.2  4.5  16.0
LY0020-2006 1.25-5Y 5.3  3.4 1.7  8.0  4.5  16.0
LY0020-2007 1.25-6Y 6.7  3.4 1.7  10.7  4.5  17.0
LY0020-2008 2-3YSA 16-14 1.04-2.63 3.2  4.0  2.3  5.7  4.5  16.0  0.8
LY0020-2009 2-3YS 3.7  4.0  2.3  5.7  4.5  16.0
LY0020-2010 2-3YW 3.7  4.0  2.3  6.2  4.5  16.0
LY0020-2011 2-4YS 4.3  4.0  2.3  6.4  4.5  16.0
LY0020-2012 2-4YW 4.3  4.0  2.3  7.2  4.5  16.0
LY0020-2013 2-5Y 5.3  4.0  2.3  8.0  4.5  16.0
LY0020-2014 2-6Y 6.7  4.0  2.3  10.7  4.5  19.0
LY0020-2015 3.5-4Y 12-10 2.63-4.60 4.3  5.0  3.2  8.0  6.3  18.0  0.8
LY0020-2016 3.5-5Y 5.3 5.0  3.2  8.0  6.3  18.0
LY0020-2017 5.5-3Y 12-10 4.60-6.64 3.7 5.6  3.5  8.2  6.5  19.5  1.0
LY0020-2018 5.5-4Y 4.3 5.6  3.5  8.2  6.5  19.5
LY0020-2019 5.5-5Y 5.3 5.6  3.5  9.0  6.5  19.5
LY0020-2020 5.5-6Y 6.4 5.6  3.5  12.0  6.5  24.0
LY0020-2021 8-5Y 8 6.64-10.52 5.3  7.0  4.5  9.0  8.6  23.5  1.15
LY0020-2022 8-6Y 6.7  7.0  4.5  12.0  8.6  24.0
LY0020-2023 14-5Y 6 10.52-16.78 5.3 8.5  5.9  12.0  10.0  27.5  1.2
LY0020-2024 14-6Y 6.7 8.5  5.9  12.0  10.0  27.5
LY0020-2025 LI14-5I 5.3  9.1  6.0  12.0  10.0  27.5  1.5

利用现有轨道式接线端子 RTB 连接技术,并加装了电子元器件组成的电路,实现了光电过程的传输耦合。 自动控制的核心是控制单元必须与各传感器和执行器可靠地隔离开,以免干扰,端子能够很好地完成这一功能,并保证现场信号与电子控制装置所要求的低电压相匹配,还可以作过程控制的外围设备与控制,信号和调节器装置之间的接口元件,且适用于不同的电压和功率范围。  光隔端子具有控制端信号损耗下、切换频率高、无机械触点抖动、无磨损切换、绝缘电压高、不怕振动、不受位置影响且寿命长等优点,因此在自动控制领域得到广泛应用。
