HOME产品中心中间套管 C型端子

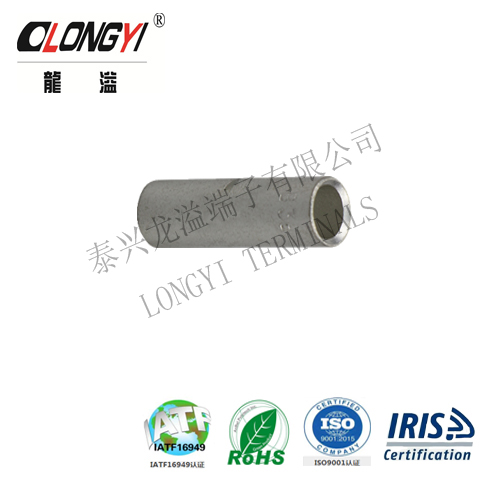

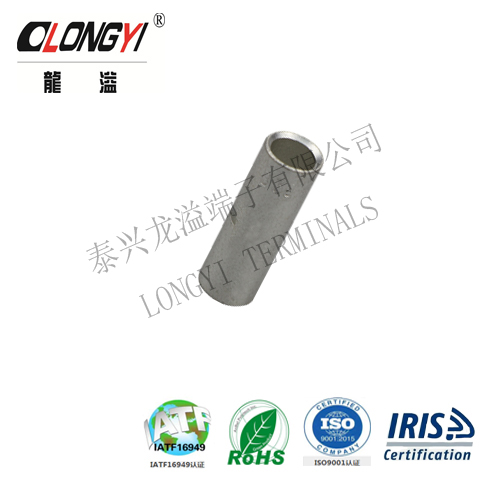

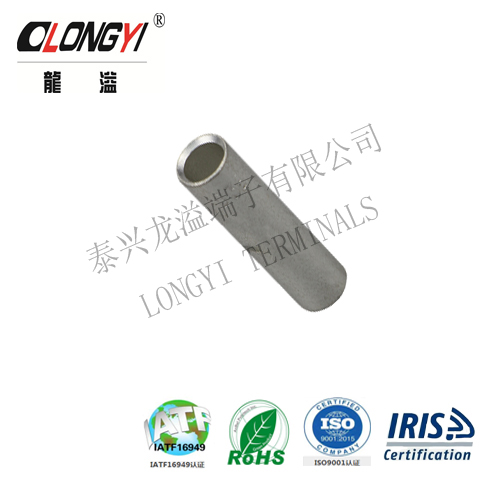

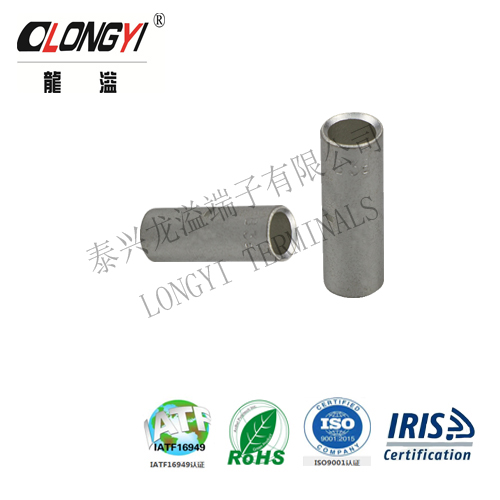

冷压端子--B 中间套管

LY0017-1001/1033

⊙材质:紫铜
⊙含量:铜99.9%以上
⊙表面:镀锡
⊙用途:端子就是用于实现电气连接的一种配件产品,工业上划分为连接器的范畴。端子是为了方便导线的连接而应用的,它其实就是一段封在绝缘塑料里面的金属片,两端都有孔可以插入导线,有螺丝用于紧固或者松开。比如两根导线,有时需要连接,有时又需要断开,这时就可以用端子把它们连接起来,并且可以随时断开,而不必把它们焊接起来或者缠绕在一起,很方便快捷。

冷压端子

PART NO
2015-2018
ITEM NO DIMENSIONS
ΦD Φd L
LY0017-1001 T-B1.25 3.3 2.1 16.5
LY0017-1002 T-B2 3.7 2.6 14.9
LY0017-1003 T-B3.5 5.0 3.6 16.5
LY0017-1004 T-B5.5 5.5 4.0 16.5
LY0017-1005 T-B8 6.7 5.1 20.2
LY0017-1006 T-B14 8.5 6.4 24.7
LY0017-1007 T-B22 10.8 8.2 27.5
LY0017-1008 T-B38 12.7 10.1 30.2
LY0017-1009 T-B60 14.7 12.0 32.4
LY0017-1010 T-B70 16.8 14.1 33.4
LY0017-1011 T-B80 18.6 15.4 35.6
LY0017-1012 T-B100 21.1 17.6 35.6
LY0017-1013 T-B125 23.1 19.2 39.1
LY0017-1014 T-B150 25.0 20.9 50.0
LY0017-1015 T-B180 28.3 22.9 56.0
LY0017-1016 T-B200/250 31.1 25.7 58.0
LY0017-1017 T-B325 35.4 29.0 66.2
LY0017-1018 B1.25 3.3 1.9 16.5
LY0017-1019 B2 4.0 2.6 16.5
LY0017-1020 B5.5 5.5 3.7 16.5
LY0017-1021 B8 7.1 5.1 22.5
LY0017-1022 B14 9.0 6.4 27.5
LY0017-1023 B22 11.4 8.2 30.5
LY0017-1024 B38 13.3 10.1 33.5
LY0017-1025 B60 15.4 12.0 36.0
LY0017-1026 B70 17.4 14.0 37.8
LY0017-1027 B80 19.4 15.4 39.5
LY0017-1028 B100 22.0 17.6 39.5
LY0017-1029 B125 24.1 19.2 43.4
LY0017-1030 B150 26.0 20.9 55.5
LY0017-1031 B180 28.6 22.0 58.5
LY0017-1032 B200/250 32.5 25.7 64.5
LY0017-1033 B325 37.0 29.0 73.5

利用现有轨道式接线端子 RTB 连接技术,并加装了电子元器件组成的电路,实现了光电过程的传输耦合。 自动控制的核心是控制单元必须与各传感器和执行器可靠地隔离开,以免干扰,端子能够很好地完成这一功能,并保证现场信号与电子控制装置所要求的低电压相匹配,还可以作过程控制的外围设备与控制,信号和调节器装置之间的接口元件,且适用于不同的电压和功率范围。  光隔端子具有控制端信号损耗下、切换频率高、无机械触点抖动、无磨损切换、绝缘电压高、不怕振动、不受位置影响且寿命长等优点,因此在自动控制领域得到广泛应用。

冷压端子--B 中间套管 LY0017-1001/1033
